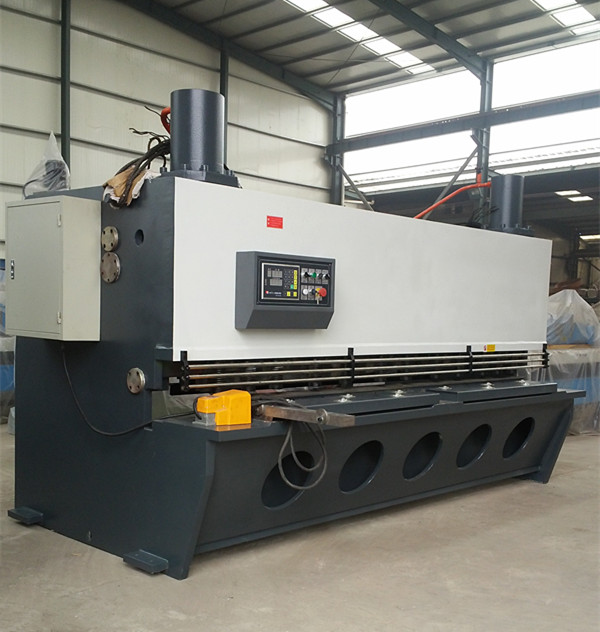

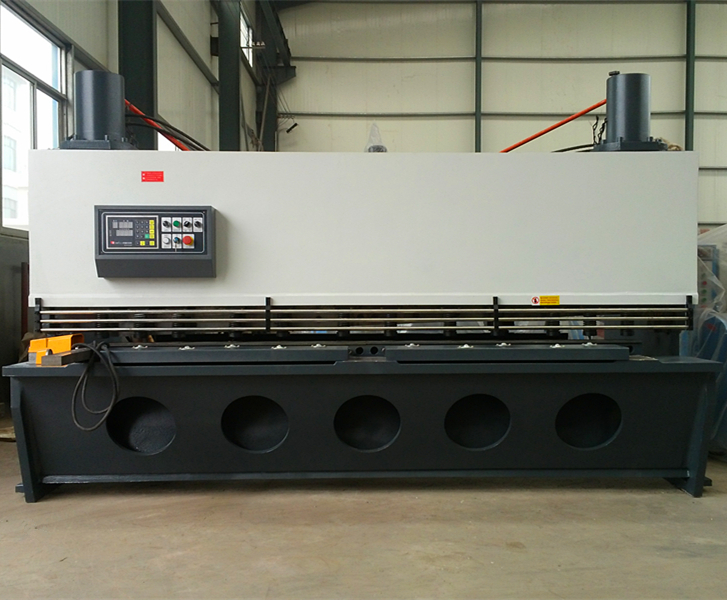

液壓剪板機是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。
剪板機的分類
1．按剪刀的形狀分類 剪板機按剪刀的形狀分為直刀剪板機和圓盤刀剪板機。 直刀剪板機按構造分為龍門剪板機和喉口剪板機。 圓盤刀剪板機按構造分為圓盤剪板機、滾剪機、多圓盤剪板機和旋轉式修邊剪板機。
2．按刀架的運動軌跡分類剪板機按刀架的運動軌跡分為以下幾種：
(1)刀架沿著垂線運動，由于沒有前傾角，因此上刀片斷面必須加工成菱形，故只有兩個刃(四個刃的矩形刀片也可用，但剪切質量差)，這種刀架剪切的斷口與板面不成直角。
(2)刀架沿著前傾線(與垂線夾角為1°30′～2°)運動，上刀片斷面可加工成矩形，具有四個刀刃，剪切的斷口基本上與板面成直角。
(3)刀架沿著圓弧線擺動，剪切刀片斷面宜加工成菱形，故只有兩個刀刃，由于上刀片在剪切過程中略有前傾，因此剪切質量與刀架沿著前傾線運動的相仿。
(4)刀架沿圓弧線擺動，前傾角可達300，因此可以剪出焊接坡口
3．按傳動的方式分類 剪板機按傳動的方式分為：機械傳動剪板機和液壓傳動剪扳機
液壓剪板機技術參數
|
序號
|
剪板機型號
|
剪切角
|
工作臺高
|
墻板厚度
|
墻板高
|
上刀架立板厚
|
電機（KW）
|
齒輪泵
|
外形尺寸（長寬高）
|
|
1
|
8×2500
|
2.5
|
800
|
35
|
1700
|
40
|
11
|
NB3-G25F
|
3165×1860×2030
|
|
2
|
8×3200
|
2.25
|
800
|
40
|
1750
|
45
|
11
|
NB3-G25F
|
3900×1980×2095
|
|
3
|
8×4000
|
2.25
|
850
|
40
|
1850
|
50
|
15
|
NB3-G32F
|
4700×1955×2215
|
|
4
|
8×6000
|
2.5
|
950
|
50
|
2050
|
60
|
15
|
NB3-G40F
|
6720×2260×2420
|
